喜訊丨“平板玻璃質量提升測試方法研究及標準制定”項目獲科技獎

來源：原創發布時間：2021-03-12 19:29:43 編輯：CTC秦皇島瀏覽：6203

“平板玻璃質量提升測試方法研究及標準制定”喜獲建材部級科技公益類二等獎



近日，2020年度中國建筑材料聯合會?中國硅酸鹽學會建筑材料科學技術獎揭曉，中國建材檢驗認證集團秦皇島有限公司承擔的國家化解產能過剩關鍵技術標準研制課題“平板玻璃質量提升測試方法研究及標準制定”項目，喜獲該獎項科技公益類二等獎。

該項目涉及材料科學技術領域材料檢測與分析技術學科。項目通過對國內玻璃整體質量進行調研、分析，確定出影響平板玻璃質量提升的關鍵因素，即滲錫量、硫化鎳、殘余應力、點狀缺陷四項主要因素。通過對產生這四項質量缺陷的機理進行分析、模擬試驗等方式，提出了對這四項缺陷進行檢測的關鍵技術，研制了GB/T36406-2018《平板玻璃表面滲錫量的測試方法》、GB/T36269-2018《平板玻璃中微量鎳的測定方法》、GB/T36405-2018 《平板玻璃應力檢測方法》和GB/T36404-2018 《平板玻璃點狀缺陷在線檢測》四項國家標準。研制的四項國家標準均為國內首創，技術水平達到國內或國際領先水平。項目成果填補了目前國內玻璃產品質量無相關檢測方法的空白；為平板玻璃產品內在質量控制提供了技術性依據；為企業提升產品質量提供了檢測數據支持和改進方向，促進了產品質量的提升；引領了我國平板玻璃檢測技術的發展。

項目成果在國內多家平板玻璃生產企業得到了應用，規范了企業內部質量檢測方法；企業利用標準方法對企業產品和國內外其他高檔玻璃進行了比對檢測，為質量改進提供了方向；標準適宜企業，易于企業實際操作；對檢測產品質量缺陷具有重要意義；對我國平板玻璃整體質量整體提升具有重要作用。


浮法玻璃表面滲錫量檢測技術

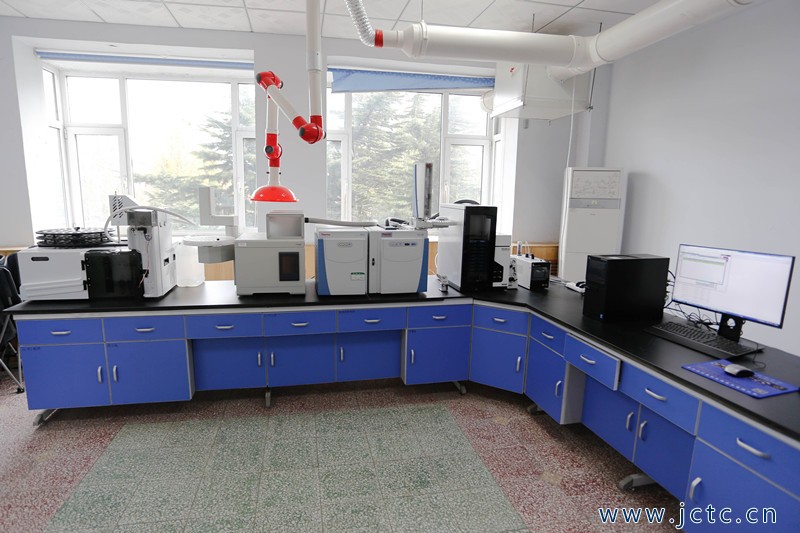

作為項目成果GB/T36406-2018《平板玻璃表面滲錫量的測試方法》，通過對平板玻璃表面滲錫深度的研究，建立起多種侵蝕劑在不同侵蝕環境下對玻璃產品的影響關系，形成了分光光度法和石墨爐原子吸收光譜法兩種測定平板玻璃表面滲錫量的方法。

浮法玻璃表面滲錫量或滲錫分布的控制是浮法玻璃質量控制的重要指標之一。滲錫量高并達到一定值后，會使玻璃表面層的化學組成發生明顯改變，進而影響到其物理化學性能。滲錫嚴重時，會出現沾錫、霧點等外觀質量上的明顯缺陷，并導致錫耗明顯增加，造成玻璃企業生產成本的增加，影響企業經濟效益。滲錫缺陷更重要的是影響玻璃成品質量，降低玻璃產品合格率，給玻璃深加工產品帶來潛在隱患。研究證明，鋼化虹彩現象與滲錫量、滲錫深度、滲錫離子價態密切相關。因此，準確測定玻璃表面的滲錫量，能為企業改善滲錫量控制水平提供有力的數據支撐，進而確保玻璃原片能更好地滿足深加工企業的高質量要求，同時避免錫的過量消耗導致運營成本的增加。

平板玻璃中微量鎳的測定方法

作為項目成果GB/T36269-2018《平板玻璃中微量鎳的測定方法》，通過對硫化鎳形成原因及機理的研究，建立了分光光度法和火焰原子吸收光譜法測定平板玻璃中微量鎳的方法。

平板玻璃中硫化鎳含量的控制則是玻璃內在質量控制的另一重要指標。在一般情況下，平板玻璃內部包含的硫化鎳雜質不會造成玻璃破損，但在玻璃鋼化工藝過程中，玻璃被重新加熱，改變了硫化鎳雜質的相態，在急冷過程中這種不穩定相態（α-NiS）被保留了下來。而不穩定相態（α-NiS）有著向穩定相態（β-NiS）轉變的趨勢，相變的發生伴隨著硫化鎳雜質體積的增大，硫化鎳這種熱縮冷脹的性質在玻璃內部產生局部的應力集中，這時鋼化玻璃將會發生自爆。通過對平板玻璃中的微量鎳進行準確的測定，能及時發現玻璃產品中潛在的硫化鎳威脅，給下游玻璃加工企業提供更加優質的玻璃原片，從源頭上減少因玻璃自爆帶來的經濟損失，在保障人身安全方面也具有重大意義。
